Falownik potrafi zmienić spokojną szafę sterowniczą w trudne termicznie miejsce pracy. Nawet gdy sam napęd ma wysoką sprawność, część energii i tak zamienia się w ciepło, które zostaje w obudowie. Gdy do jednego falownika dochodzi zasilacz, sterownik PLC, zabezpieczenia i moduły komunikacyjne, temperatura nie rośnie równomiernie. Zamiast tego pojawiają się gorętsze strefy przy radiatorach, kanałach chłodzenia i górnych partiach szafy. To właśnie tam zaczynają się alarmy, spadki niezawodności i nieplanowane postoje.
Skąd biorą się lokalne przegrzania
Problem rzadko wynika wyłącznie z za małej mocy chłodniczej. Często zawodzi sam układ wnętrza szafy. Falownik potrzebuje wolnej drogi dla powietrza przy żebrach chłodzących i odpowiednich odstępów od innych urządzeń. Gdy ktoś montuje aparaturę zbyt ciasno, przykręca napęd zbyt blisko ściany albo zasłania przestrzeń przewodami, powietrze przestaje krążyć tak, jak przewidział producent. Wtedy ciepło zostaje przy napędzie, zamiast rozchodzić się i trafiać do układu chłodzenia.

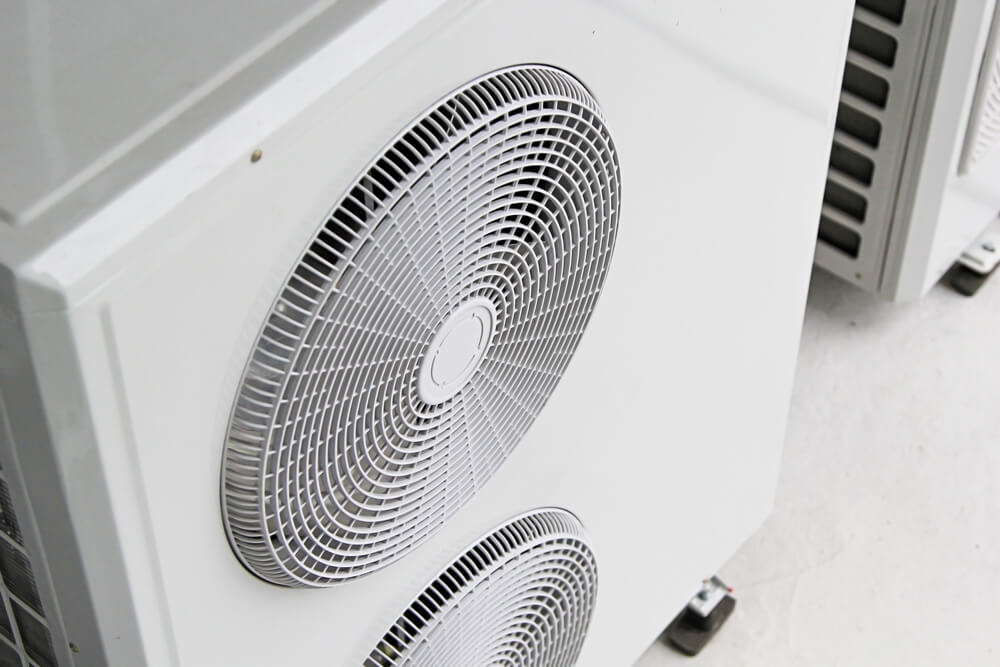

Dlatego klimatyzatory ICEqube dobrze sprawdzają się tam, gdzie sama wentylacja nie daje już kontroli nad temperaturą. Układy tego typu chłodzą szafę w obiegu zamkniętym, więc nie wpuszczają do środka pyłu, wilgoci ani zanieczyszczeń z hali. To ważne przy falownikach, bo napęd oddaje ciepło stale, a przy gorszym przepływie powietrza szybko tworzy lokalne punkty gorąca. Zamknięty obieg pomaga utrzymać stabilniejsze warunki pracy i ogranicza ryzyko kondensacji.
Sam dobór mocy nie wystarczy
Przy szafie z falownikiem trzeba policzyć nie tylko wymiary obudowy, ale przede wszystkim realny zysk ciepła. Liczy się moc strat falownika, obciążenie innych podzespołów, temperatura hali i najwyższe warunki pracy, a nie średnia z całego roku. Producent ICEqube zwraca uwagę, że jednostkę chłodniczą dobiera się do obciążenia cieplnego oraz do przewidywanej temperatury otoczenia. Zbyt małe urządzenie nie odbierze ciepła z górnych stref szafy, a zbyt duże może niepotrzebnie zwiększyć pobór energii i koszty zabudowy.
Ustawienie nawiewu ma znaczenie
Przy falownikach liczy się też droga chłodnego powietrza wewnątrz obudowy. Jeśli jednostka chłodzi dolną część szafy, ale gorące powietrze nie ma jak odejść z okolic napędu, punkt gorący nadal zostanie. Dlatego trzeba zestawić miejsce montażu klimatyzatora z położeniem falownika i naturalnym ruchem powietrza w szafie. W mniejszych obudowach pomocne bywają smukłe modele pionowe, które zajmują mało miejsca po montażu i pozwalają lepiej ustawić tor przepływu bez zabierania przestrzeni na dachu szafy.
Co sprawdzić przed montażem
Przed wyborem rozwiązania dobrze przejść przez krótką listę:
- moc strat falownika i pozostałych urządzeń,
- temperaturę otoczenia w najcieplejszym okresie pracy,
- odstępy montażowe wokół napędu,
- drogę przepływu powietrza w szafie,
- szczelność obudowy i ryzyko wilgoci lub zabrudzeń,
- dostępne miejsce na montaż boczny lub dachowy.
Stabilna temperatura zaczyna się od układu szafy
Falownik nie przegrzewa szafy „sam z siebie”. Najczęściej problem tworzy połączenie trzech rzeczy: zbyt ciasnej zabudowy, źle poprowadzonego przepływu powietrza i chłodzenia dobranego bez liczenia realnych strat. Gdy układ chłodzenia współpracuje z rozmieszczeniem aparatury, łatwiej utrzymać równą temperaturę w całej obudowie, a nie tylko obniżyć odczyt z jednego miejsca. I właśnie o to chodzi w dobrze zaprojektowanej szafie z falownikiem.
